可支持扩展1~8轴；；；；；；；；
专利外观结构， ，，，，轴数灵活搭配；；；；；；；；
32路标准输入， ，，，，32路标准输出 。。。。。？？？？？？？稍雠湟豢镮O板；；；；；；；；
支持增量和绝对值电机；；；；；；；；
功率覆盖100W-1800W；；；；；；；；
总线式架构 。。。。。。

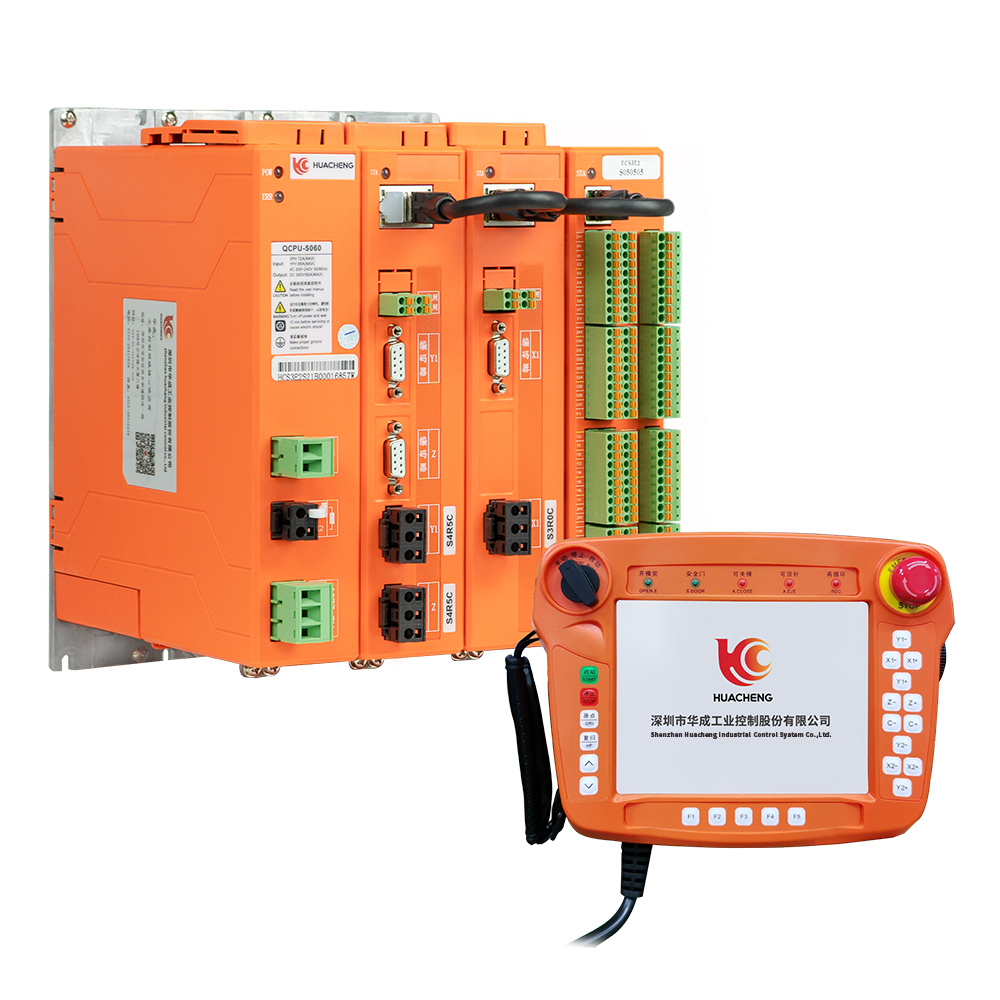

EC系列驱控一体注塑机械手控制系统， ，，，，97国际自主研发的EtherCAT总线型运动控制系统， ，，，，根据注塑机机械手取出和埋入应用而开发的， ，，，，内置有专有锁模安全电路， ，，，，配合软件逻辑， ，，，，做到双重锁模安全防护 。。。。。。人机界面符合注塑机生产工艺特性， ，，，，直观清晰， ，，，，灵活示教 。。。。。。有专用注塑机的IO交互接口， ，，，，可选配EU67标准注塑机信号板卡【兼容EU12】桁架式机械手专用运动控制算法， ，，，，精度可达到0.01mm 。。。。。。
产品特点
1. 可支持扩展1~8轴；；；；；；；；
2. 专利外观结构， ，，，，轴数灵活搭配；；；；；；；；
3. 32路标准输入， ，，，，32路标准输出 。。。。。？？？？？？？稍雠湟豢镮O板；；；；；；；；
4. 支持增量和绝对值电机；；；；；；；；
5. 功率覆盖100W-1800W；；；；；；；；
6. 总线式架构 。。。。。。
产品参数
型号 | EC-S3 |
应用范围 | 注塑取出行业、高精度模内嵌件行业、高速取出、模内贴标注塑行业 |
规格尺寸 | 长*宽*高（mm）：249.4*201.1*192 |
重量 | 5.36KG |
额定电压 | AC220V |
通信 | EtherCAT、485通信 |
控制 | 位置控制 |
I/O | 32路输入32路输出 |
注意：用户需要自行评估IO电源是否超出标配50W， ，，，，如超出， ，，，，则需要自行更换大功率电源 。。。。。。

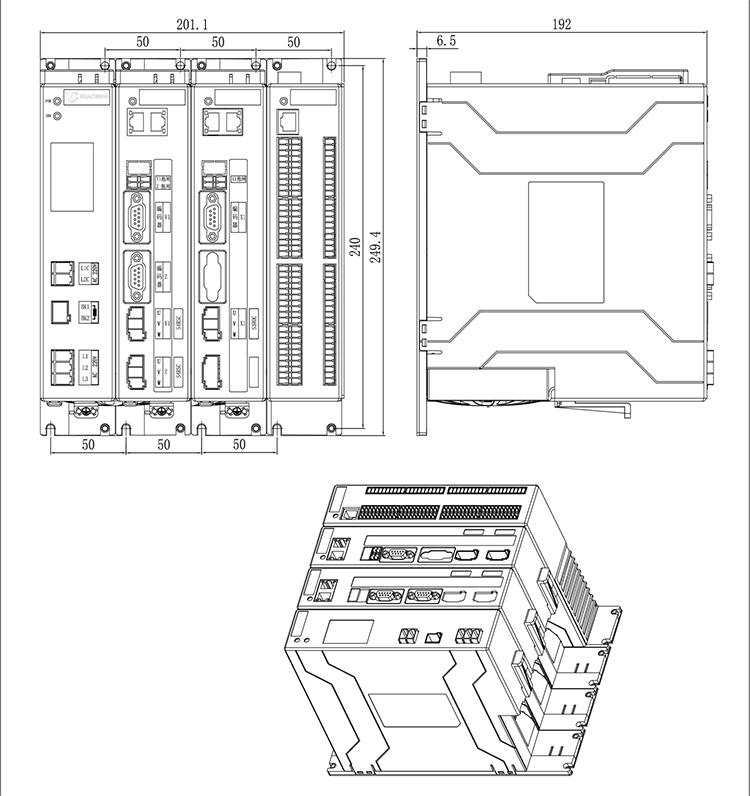

主控尺寸图：
安装方式 | 螺丝规格 | 螺丝长度(max) | 安装扭矩(max) |
螺丝固定 | M5 | 8mm | 7.5kgf.cm |
手控器尺寸图：
单路开关电源图：
安装方式 | 安装位号 | 螺丝规格 | 螺丝长度(max) | 安装扭矩(max) |
螺丝固定 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm |
双路开关电源图：
安装方式 | 安装位号 | 螺丝规格 | 螺丝长度(max) | 安装扭矩(max) |
螺丝固定 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--? | M3 | 3mm | 7kgf.cm |
制动电阻尺寸图：
型号 | 25℃-40℃额定功率(W) | 外形尺寸(mm) | 阻值范围 | ||||||
电阻体 | |||||||||
A±1.0 | B±1.0 | C±1.0 | D±1.0 | E±0.5 | F | G±1.0 | 0.1～20K | ||
RXLG | 200 | 165 | 147 | 30 | 60 | 5.6 | 45° | 119 | |
产品安全认证——CE认证报告
